東風天錦CL5183ZYSBEV 型純電動壓縮車
所屬型號 新能源垃圾車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
CL5183ZYSBEV 型純電動壓縮車
壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形 能力好。
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用 污水收集箱中，有效防止因污水泄漏而造成的二次污染。
容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖 擊性能強。
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。 緊急制動：具有全車緊急制動按鈕。
多重操作：可選裝 240L（單桶、雙桶）或 360L、660L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、
擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方 便高效。
車型基本參數表
公告型號 | CL5183ZYSBEV 純電動壓縮式 垃圾車 | 外形尺寸 | 9150,9120,8990,8960×2550,2500× 3300,3250(mm) | |
底盤型號 | DFH1180BEV1 | 上裝容積 | 12 方 | |
總質量 | 18000KG | 上裝電動機額定功率 | 50KW | |
整備質量 | 12300,11900(Kg) | 上裝每小時消耗電量 | 40KWH | |
軸距 | 4500MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 | 充電時間（建議功率 下） | 約 2 小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300KM(工況法) | |
底盤電機** 功率 | 160 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電 壓 | 608 | 電池品牌 | 寧德時代 | |
電池電量 | 210KWH | 燃料種類 | 純電動 | |
1 產品簡述
1.1 產品簡述
東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機 械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型， 自行壓縮、 自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了 垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
1.2 使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
2、產品性能特點
2.1、產品性能特點
CL5183ZYSBEV 型純電動壓縮車
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、 故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。 裝載量相當于同噸級排非壓縮垃圾的兩倍半。
（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油 箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。
（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部 填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞 動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
2.2 、產品優勢
（1） 由于壓縮式垃圾車上裝結構復雜， 自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、 蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
2.3 、注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放 過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝 器， 否則易**后移造成翻車事故。
5 、 填充器在沒有落下且鎖止前，不得進入正常行駛。
CL5183ZYSBEV 型純電動壓縮車
2.4 、底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、 可靠性高。其具備如下特點：
( 1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、 儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為 18000kg；
(4) 搭載 210kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電 池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（6） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（ 7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超 20%，適合各種路況作業
（ 8） 上裝取電范圍廣，適合各類環衛車改裝
（ 9） 轎車化內飾及舒適性設置，電子化操控
（ 10） 安全可靠：配置 CATL 國內高端電池品牌
（ 11） 增配置：電源總開關，電池加熱系統
（ 12） 整車配置電量大，長時間作業無憂慮
3 、產品主要技術參數
3.1 、底盤基本參數表
底盤公告號 | DFH1180BEV1 | 電機類型 | 永磁同步電機 | |
底盤尺寸（mm） | 7850*2500*2840 | 電機額定/峰值功率（kW） | 80/ 160 | |
軸距（mm） | 4500 | 電機額定/峰值扭矩（Nm） | 600/ 1100 | |
前/后懸（mm） | 1430/ 1920 | 電機額定/峰值轉速（rpm） | 3473/8700 | |
前/后輪距（mm） | 1920/ 1880 | 電機冷卻方式 | 水冷 | |
二 類 底 盤 整 備 質 量 （kg） | 7400 | 電池電量（kWh） | 210 | |
**總質量（kg） | 18000 | 電芯類型 | 磷酸鐵鋰 | |
**車速（km/h） | 89 | 溫控系統 | 標配加熱帶 |
續駛試驗里程（km） | 300 | 車架幅面尺寸（mm） | 80 | |
充電時間（h） | 1.5-2 小 時 180A 直流充電 | 車架寬度（mm） | 250 | |
0-50km 加速性能（s） | ≤9.2 | 前板簧 | 8 | |
駕駛室 | D530 平頭半排駕 駛室 | 后板簧 | 10+8 | |
乘載人數 | 3 | 減震器 | 雙向筒式減震器 | |
輪胎規格 | 10.00R20 18PR | 前橋 | 6t 前橋 | |
方向機類型 | 循環球式 | 后橋 | 16t 單減 | |
方向助力型式 | 電控助力 | 駐車制動器 | 彈簧儲能斷氣制動 | |
制動型式 | 雙回路氣制動 | 空調 | 單冷空調+PTC 暖風 | |
行車制動器 | 前后鼓式制動器 | 安全配置 | ABS |
3.3 、 整車專用參數表
箱 體 參數 | 箱體厚度 /涂層 | 5mm/（罐體電泳） | ||
箱體容積 | 12m3 | |||
罐體材質 | Q235 碳鋼 | |||
上裝 電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用 參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與 底盤行駛系統無任何關聯，用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
氣控閥 | 漢晟 | |||
液壓閥組 | 中梅 | |||
上裝**系統 | 漢晟 | |||
填充器 | CL-XLY | |||
CL5183ZYSBEV 型純電動壓縮車
4 、產品主要結構
4.1、整車基本結構分解
4.2、整車基本配件圖解
不銹鋼爬梯 | |
液壓油箱、多路閥保護罩 | |
多路換向閥 |  |
填充器保護罩、翻轉架 |  |
尾部電控裝置 |  |
遙控操作模塊 |  |
程力專用汽車股份
CL5183ZYSBEV 型純電動壓縮車
尾部污水箱 |  |
可調式鎖緊 |  |
平衡閥 |  |
填充器工作燈 |  |
海普瑞斯液壓油泵 |  |
接近開關保護系統 |  |
背壓閥 |  |

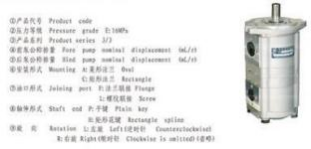

雙聯泵 |  |
產品配置 --- 選配
序號 | 名稱 | 圖片 | 功能 |
1 | 尾部掛 桶翻轉板 |  | 尾部翻轉板，可掛 120L/240L/660L 垃圾桶。 |
CL5183ZYSBEV 型純電動壓縮車
2 | 三角斗 |  | 選配三角斗，同時斗內可掛兩個國標 240L 垃圾桶，避免路面二次污染，適用于不同作 業環境 |
3 | 大落地斗 |  | 選配大落地斗，避免路面二次污染，適用于不 同作業環境 |
